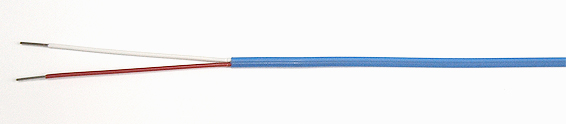

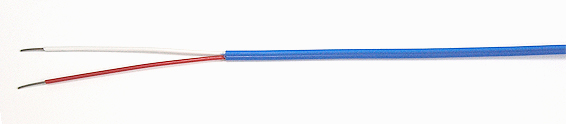

ふっ素樹脂被覆熱電対線
絶縁体および外被にふっ素樹脂を使用した被覆熱電対線です。
ふっ素樹脂は電気的特性、耐熱・耐寒性、耐油・耐薬品性など、あらゆる点で優れた性質を有する絶縁材料です。
FEP (Fluorinated Ethylene Propylene)使用温度範囲: −253℃～＋200℃
PFA (Perfluoroalkoxy)使用温度範囲: −195℃～＋260℃
標準在庫品はFEP被覆になります。
| 記 号 | 導体径 標準 mm |
仕上外径 標準 mm |
電気抵抗 標準 Ω/m |
色 相 | ||
|---|---|---|---|---|---|---|
| 絶 縁 体 | 外被 | |||||
| ＋ | − | |||||
K-S 0.1×1P |
0.1 | 0.8×1.2 | 123.5 | 赤 | 白 | 青 |
K-S 0.2×1P |
0.2 | 0.9×1.4 | 30.9 | 赤 | 白 | 青 |
K-S 0.32×1P |
0.32 | 1.0×1.6 | 12.1 | 赤 | 白 | 青 |
K-S 0.65×1P |
0.65 | 1.6×2.8 | 2.95 | 赤 | 白 | 青 |
T-S 0.1×1P |
0.1 | 0.8×1.2 | 64.6 | 赤 | 白 | 茶 |
T-S 0.2×1P |
0.2 | 0.9×1.4 | 16.2 | 赤 | 白 | 茶 |
T-S 0.32×1P |
0.32 | 1.0×1.6 | 6.17 | 赤 | 白 | 茶 |
T-S 0.65×1P |
0.65 | 1.6×2.8 | 1.50 | 赤 | 白 | 茶 |
J-S 0.1×1P |
0.1※ | 0.8×1.2 | 78.3 | 赤 | 白 | 黄 |
J-S 0.2×1P |
0.2 | 0.9×1.4 | 19.6 | 赤 | 白 | 黄 |
J-S 0.32×1P |
0.32 | 1.0×1.6 | 7.64 | 赤 | 白 | 黄 |
J-S 0.65×1P |
0.65 | 1.5×2.5 | 1.70 | 赤 | 白 | 黄 |
E-S 0.1×1P |
0.1 | 0.8×1.2 | 150.2 | 赤 | 白 | 紫 |
E-S 0.2×1P |
0.2 | 0.9×1.4 | 37.6 | 赤 | 白 | 紫 |
E-S 0.32×1P |
0.32 | 1.0×1.6 | 14.7 | 赤 | 白 | 紫 |
E-S 0.65×1P |
0.65 | 1.6×2.8 | 3.56 | 赤 | 白 | 紫 |
※標準在庫品外になります。
■熱起電力の許容差（温度にて表示）
| 種 類 | クラス１ | クラス２ | |
|---|---|---|---|
| TYPE-K | 温度範囲 許容差 |
−40℃～＋375℃ ±1.5℃ |
−40℃～＋333℃ ±2.5℃ |
| 旧階級 | 0.4級 | 0.75級 | |
| TYPE-T | 温度範囲 許容差 |
−40℃～＋125℃ ±0.5℃ |
−40℃～＋１33℃ ±1℃ |
| 温度範囲 許容差 |
125℃～350℃ ±0.004・| t | |
133℃～350℃ ±0.0075・| t | |
|
| 旧階級 | 0.4級 | 0.75級 | |
| TYPE-J | 温度範囲 許容差 |
−40℃～＋375℃ ±1.5℃ |
−40℃～＋333℃ ±2.5℃ |
| 旧階級 | 0.4級 | 0.75級 | |
| TYPE-E | 温度範囲 許容差 |
−40℃～＋375℃ ±1.5℃ |
−40℃～333℃ ±2.5℃ |
| 旧階級 | 0.4級 | 0.75級 |
※| t | =測定温度
