ラッピング用電線
少量生産・短納期等あらゆるご要望にお応えします。
ラッピング用電線
細い仕上りと高いカットスルー抵抗で、コンピュータ内部などのラッピング配線に使用され、小型軽量化や信頼性の向上に役立ちます。絶縁体はETFEで、電気特性、機械特性が良好です。電線の切断とストリップを同時におこなうCSMW（Cut＆Strip Modified Wire Wrap）ツール用の種類も用意されています。
特長
●機器の高密度化に適しています。
●ラッピング用ジュンフロンETFE電線は、電気特性とカットスルー抵抗などの機械特性とのバランスが良く、また実装作業が容易です。
●CSMW用ラッピング電線は、通常のETFEラッピング電線の特性を保持しながらCSMW用ツールに使用できるようにしたものです。
用途
●伝送制御装置、数値制御装置、コンピュータ周辺装置、電子交換機などのラッピング配線。
ご注文の手引き（ラッピング用電線）
ご注文の際は次ぎの事柄をお知らせください。
カタログ番号
| 色 |
※色別表の色記号でご指定ください。 |
| 数量 |
※最低受注数量単位でご指定ください。
2本撚電線は2色の色をご指定ください。 |
| 例： |
BE03A020-BK 500m×1
BE04A020-BKXW 500m×3 |
色別表
| 色 |
黒 |
茶 |
赤 |
橙 |
黄 |
緑 |
青 |
紫 |
灰 |
白 |
| 色記号 |
BK |
BN |
R |
O |
Y |
GR |
BL |
V |
GY |
W |

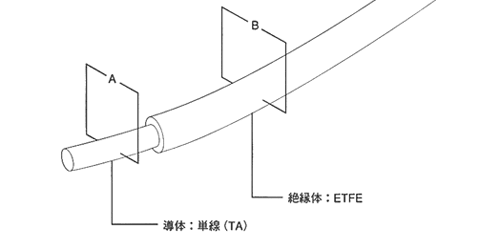

ラッピング用ジュンフロンETFE電線
|
カタログ
番号
|
導体
|
絶縁体
|
導体抵抗
20℃、最大
Ω/km
|
絶縁抵抗
最小
MΩ/km
|
スパーク試験
AC
V
|
|
AWG
|
構成本
/mm
|
外径
mm
A
|
計算
断面積
mm2
|
厚さ
mm
|
外径
mm
B
|
| BE03A010 |
32 |
1/0.20 |
0.20 |
0.031 |
0.15 |
0.50 |
614 |
1500 |
2500 |
| BE03A020 |
30 |
1/0.26 |
0.26 |
0.053 |
0.15 |
0.56 |
359 |
1500 |
2500 |
| BE03A030 |
28 |
1/0.32 |
0.32 |
0.080 |
0.15 |
0.62 |
237 |
1500 |
2500 |
| BE03A040 |
26 |
1/0.40 |
0.40 |
0.126 |
0.15 |
0.70 |
152 |
1500 |
2500 |
| BE03A050 |
24 |
1/0.51 |
0.51 |
0.205 |
0.15 |
0.81 |
89.2 |
1500 |
2500 |
BE03Aタイプ電線はCSMW用ラッピングツール（ビット、スリーブ）には使用できません。
最低受注数量：500m

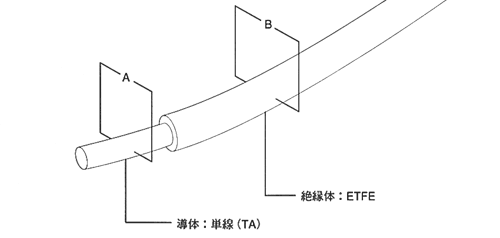

CSMW用ラッピングジュンフロンETFE電線
CSMW用ラッピングツールについて
通常のラッピングツールでは、電線を必要な長さにカット、ストリップした上でツールに差し込み、ポストにラッピングします。しかし、CSMW用ツールは、電線を被覆状態のままツールに差し込み、所定のポストに入れて動作させると、ツール内部で自動的にカットとストリップが行われ、ラッピングする工具です。 ただし、このツールは専用の電線以外では正しく動作しません。ご使用の際は、必ず「CSMW用電線」をご指定ください。
定格電圧 250V
|
カタログ
番号
|
導体
|
絶縁体
|
導体抵抗
20℃、最大
Ω/km
|
絶縁抵抗
最小
MΩ/km
|
スパーク試験
AC
V
|
|
AWG
|
構成
本 /mm
|
外径
mm
A
|
計算断面積
mm
2
|
厚さ
mm
|
外径
mm
B
|
| BE63A020 |
30 |
1/0.26 |
0.26 |
0.053 |
0.15 |
0.56 |
359 |
1500 |
2500 |
| BE63A030 |
28 |
1/0.32 |
0.32 |
0.080 |
0.15 |
0.62 |
237 |
1500 |
2500 |
| BE63A040 |
26 |
1/0.40 |
0.40 |
0.126 |
0.15 |
0.70 |
152 |
1500 |
2500 |
| BE63A050 |
24 |
1/0.51 |
0.51 |
0.205 |
0.15 |
0.81 |
89.2 |
1500 |
2500 |
BE03Aタイプ電線はCSMW用ラッピングツール（ビット、スリーブ）には使用できません。
最低受注数量：500m

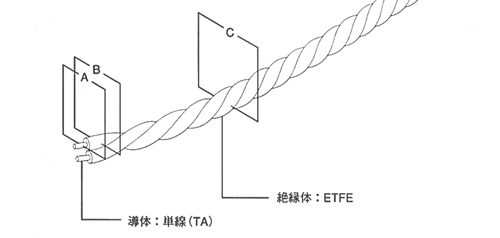

ラッピング用2本撚りジュンフロンETFE電線
定格電圧 250V
|
カタログ
番号
|
導体
|
絶縁体
|
撚り合せ
|
導体抵抗
20℃、最大
Ω/km
|
絶縁抵抗
最小
MΩ/km
|
スパーク試験
AC
V
|
|
AWG
|
構成
本/mm
|
外径
mm
A
|
計算
断面積
mm2
|
厚さ
mm
|
外径
mm
B
|
外径
mm
C
|
ピッチ
mm
|
| BE04A010 |
32 |
1/0.20 |
0.20 |
0.031 |
0.15 |
0.50 |
1.00 |
10 |
626 |
1500 |
2500 |
| BE04A020 |
30 |
1/0.26 |
0.26 |
0.053 |
0.15 |
0.56 |
1.12 |
11 |
366 |
1500 |
2500 |
| BE04A030 |
28 |
1/0.32 |
0.32 |
0.080 |
0.15 |
0.62 |
1.24 |
12 |
242 |
1500 |
2500 |
| BE04A040 |
26 |
1/0.40 |
0.40 |
0.126 |
0.15 |
0.70 |
1.40 |
14 |
155 |
1500 |
2500 |
| BE04A050 |
24 |
1/0.51 |
0.51 |
0.205 |
0.15 |
0.81 |
1.61 |
16 |
91.0 |
1500 |
2500 |
最低受注数量：500m

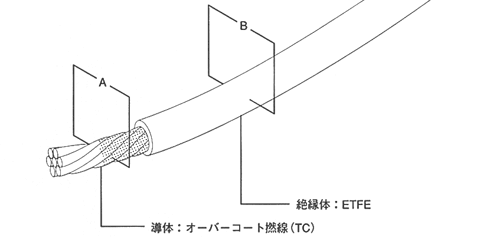

ラッピング用ジュンフロンETFE電線（オーバーコート撚線）
定格電圧 250V
|
カタログ
番号
|
導体
|
絶縁体
|
導体抵抗
20℃、最大
Ω/km
|
絶縁抵抗
最小
MΩ/km
|
スパーク試験
AC
V
|
概算
質量
kg/km
|
|
構成
本/mm
|
外径
mm
A
|
計算
断面積
mm2
|
厚さ
mm
|
外径
mm
B
|
| BE03C010 |
7/0.08 |
0.24 |
0.035 |
0.15 |
0.54 |
565 |
1500 |
2500 |
0.63 |
| BE03C020 |
7/0.10 |
0.30 |
0.055 |
0.15 |
0.60 |
358 |
1500 |
2500 |
0.86 |
| BE03C030 |
7/0.12 |
0.36 |
0.079 |
0.15 |
0.66 |
248 |
1500 |
2500 |
1.1 |
| BE03C035 |
7/0.14 |
0.42 |
0.108 |
0.15 |
0.72 |
183 |
1500 |
2500 |
1.4 |
| BE03C040 |
7/0.16 |
0.48 |
0.141 |
0.15 |
0.78 |
140 |
1500 |
2500 |
1.8 |
| BE03C045 |
7/0.18 |
0.54 |
0.178 |
0.15 |
0.84 |
110 |
1500 |
2500 |
2.2 |
| BE03C050 |
7/0.20 |
0.60 |
0.220 |
0.15 |
0.90 |
89.4 |
1500 |
2500 |
2.6 |
最低受注数量：500m
