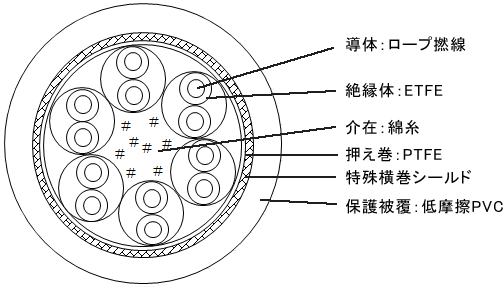

高寿命・耐屈曲・省スペース化に優れたサーボモーターおよび周辺機器の可動部用専用ｹｰﾌﾞﾙです。
保護被覆膜には低摩擦ＰＶＣを使用しています。
①サーボモーター電源用ケーブル
| カタログ番号 | 導体面積 [mm2] |
芯数 [本] |
仕上外径 [mm] |
概算質量 [kg/km] |
シールド構造 | 定格電圧 [V] |
許容電流 [A] |
定格温度 [℃] |
|---|---|---|---|---|---|---|---|---|
| ME17FVT04 | 0.75 | 4 | 7.4 | 95 | 特殊横巻 | 600 | 5 | 105 |
| ME1AFVT04 | 1.25 | 4 | 8.4 | 125 | 特殊横巻 | 600 | 7 | 105 |
| ME1BFVT04 | 2 | 4 | 9.5 | 170 | 特殊横巻 | 600 | 9 | 105 |
| ME1CFVT04 | 3.5 | 4 | 11.6 | 260 | 特殊横巻 | 600 | 13 | 105 |
②エンコーダー信号用ケーブル
| カタログ番号 | 導体面積 [mm2] |
芯数 [本] |
仕上外径 [mm] |
概算質量 [kg/km] |
シールド構造 | 定格電圧 [V] |
許容電流 [A] |
定格温度 [℃] |
|---|---|---|---|---|---|---|---|---|
| ME12FVT03 | 0.2 | 3(6) | 6.6 | 60 | 特殊横巻 | 300 | 1 | 105 |
| ME12FVT04 | 4(8) | 7.1 | 70 | 特殊横巻 | 300 | 1 | 105 | |
| ME12FVT05 | 5(10) | 7.7 | 80 | 特殊横巻 | 300 | 1 | 105 | |
| ME12FVT06 | 6(12) | 8.3 | 90 | 特殊横巻 | 300 | 1 | 105 | |
| ME13FVT03 | 0.3 | 3(6) | 7.6 | 75 | 特殊横巻 | 300 | 1.5 | 105 |
| ME13FVT04 | 4(8) | 8.2 | 90 | 特殊横巻 | 300 | 1.5 | 105 | |
| ME13FVT05 | 5(10) | 8.9 | 105 | 特殊横巻 | 300 | 1.5 | 105 | |
| ME13FVT06 | 6(12) | 9.6 | 115 | 特殊横巻 | 300 | 1.5 | 105 |
③サーボモーター操作盤 制御用ケーブル
| カタログ番号 | 導体面積 [mm2] |
芯数 [本] |
仕上外径 [mm] |
概算質量 [kg/km] |
シールド構造 | 定格電圧 [V] |
許容電流 [A] |
定格温度 [℃] |
|---|---|---|---|---|---|---|---|---|
| ME13FVT08 | 0.3 | 8(16) | 11.1 | 145 | 特殊横巻 | 300 | 1.5 | 105 |
| ME13FVT10 | 10(20) | 11.5 | 170 | 特殊横巻 | 300 | 1 | 105 | |
| ME13FVT15 | 15(30) | 11.9 | 210 | 特殊横巻 | 300 | 1 | 105 |
Option：UL対応可能
