測温抵抗体

　金属導体の電気抵抗は、温度によって変化します。この性質を利用し高純度の白金抵抗線が温度変化に対して、電気抵抗が,一定に変化するという性質を利用した製品です。他の温度センサーに比べて高感度・高精度の測温をおこなうことができます。


■使用上の注意
※ 白金測温抵抗体は、温度を正しく測定するために、使用状況に応じて、耐熱・耐蝕等を考慮し、素子および保護管の選定・構造に十分留意する必要があります。


　
　測温抵抗体の導線形式
2導線式
　 　測温抵抗体素子の両端にそれぞれ1本の導線を接続した形式ですが導線抵抗の影響を受けるため、高精度測定を必要とする場合には適しておりません（A級およびシース抵抗体規格JIS・C1606-1989には適用しません）。
3導線式
　 　測温抵抗体素子の一端に2本、他の一端に1本の導線を接続した形式で、導線抵抗の影響を除却し、工業用では最も多く用いられ、また信頼性の高い計測方法です。
4導線式
　 　測温抵抗体素子の両端に、それぞれ2本の導線を接続した形式で、導線抵抗の影響を除却し、特に高精度の計測を必要とする場合に適しています。
※Ｒは抵抗体素子を、AおよびBは、端子記号を示します。


　
　白金測温抵抗対の規定　（JIS　C1604-1989より）


　■ 規準抵抗素子のR100/R0値
.
記号
R100/R0値
Pt100
1.385 0
（JPt100）
1.391 6
　■ 階級及び規定電流
単位　℃.
階級
許容差
規定電流
A級 ±（0.15＋0.002｜t｜） 1mA・2mA
B級 ±（0.3＋0.005｜t｜） 1mA・2mA・5mA

備考
1.R100は、100℃における抵抗素子の抵抗値。
2.R0は、0℃における抵抗素子の抵抗値。
備考
｜t｜は＋、－の記号に無関係な温度（℃）で示される測定温度である。

　■ 使用温度区分
.
記号
区分
使用温度範囲
L 低温用 －200～＋100℃
M 中温用 0～350℃
H 高温用 0～650℃（1）

注（1）JPt100は、500℃とする。


　■ 温度に対する許容差
単位　℃.
測定温度 許容差
A級
B級
－200
±0.55
±1.3
－100
±0.35
±0.8
0
±0.15
±0.3
100
±0.35
±0.8
200
±0.55
±1.3
300
±0.75
±1.8
400
±0.95
±2.3
500
±1.15
±2.8
600
±1.35
±3.3
650
±1.45
±3.6
　■ 絶縁抵抗および耐電圧
.
使用温度
範囲の区分		 試験
温度		 絶縁
抵抗MΩ		 試験
電圧V
低温用 －183℃ 5 500
常温 10 500
100℃ 5 500
中温用 常温 10 500
350℃ 1 250
高温用 常温 10 500
650℃（2） 1 250

注（2）　JPt100は、500℃とする。


　
　シース形測温抵抗体　Pt100Ω at 0℃（JIS-C1606-1989）


　シース測温抵抗体は、先端部の抵抗体素子と酸化マグネシア（Mgo）を充填したシースリード線とを接続した一体型の抵抗体で、従来の一般型測温抵抗体に比べ、空間部が無く、応答速度・耐振動性等過酷（カコク）な条件下でも、長寿命を保ち、広範囲に使用する事が出来ます。可撓性にもすぐれ、先端100㎜を除き、シース外径の3倍のRまで曲げる事が出来ます。

　■ 標準仕様
.
項目
標準仕様
規格 PT100Ω（A級・B級）
使用温度範囲 －200℃～＋500℃
規定電流 1mA・2mA・5mA
抵抗素子数 1素子（シングル）・2素子（ダブル）
シース外径 3.2φ・4.8φ・6.4φ・8.0φ
シース材質 SuS―316
感温部長 最大70㎜
　■ 絶縁抵抗および耐電圧
.
金属シースの
外径㎜		 試験
温度		 絶縁
抵抗MΩ		 試験
電圧V
3.2
常温
5
250
4.8，6.4，8.0
5
500


　■ 温度に対する許容差
.
階級
許容差
A級
 ±（0.15＋0.002｜t｜）
B級
 ±（0.3＋0.005｜t｜）

備考｜t｜は、＋、－の記号に無関係な温度（℃）で示される測定温度である。


測定温度
許容差（単位℃）
A級
B級
－200
±0.55
±1.3
－100
±0.35
±0.8
0
±0.15
±0.3
100
±0.35
±0.8
200
±0.55
±1.3
300
±0.75
±1.8
400
±0.95
±2.3
500
±1.15
±2.8

　■ 応答速度

※0℃より100℃中へ挿入
した時のt値（63.2％）
3.2φ　2秒以下
4.8φ　4　〃
6.4φ　6　〃
8.0φ　11　〃


　
　一般型・シース型測温抵抗体標準仕様

A型
エレメントを露出させ、防湿シールした基本的な形状です。

固定ニップル型
　

B型
エレメントと延長リード線をスリーヴ内で接続し、エポキシ系樹脂で密着 ※シース及び細管仕様に適した仕様

固定ニップル型
感温部の保護管外径を細くし、応答感度を良くした型式
※シース型に適した形式

E型
エレメントと延長リード線を、コネクター接続・エレメントと延長リード線の着脱可能
固定フランジ型
感度部の保護管外径を細くし、応答感度を良くした型式
K型
密閉型端子箱を取付した製品（屋内外用）
固定フランジ型
感温部の保護管外径を細くし、応答感度を良くした型式
※シース型に適した形式



　
　端子箱

防じん型（リードの取出口が一ヶ所）
.
※1素子・2素子共通に使用

防じん型（両口端子）
リードの取出口が左右2ヶ所
※2素子用に使用



　
　標準附属部品

摺動フランジ
※取付寸法位置が任意に設定できるが、炉内圧がある場合には適しません。

コンプレッションフィッティング
※取付寸法位置が任意に設定できるが、炉内圧がある場合は注意を要す。

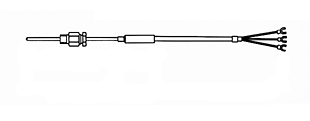

摺動ニップル
※センサー部を回転させずに取付が可能。ただし、炉内圧がある場合は注意を要す。

圧接式
※バヨネットキャップおよびスプリングを取付け、圧接構造にした製品。



　
　測温抵抗体用リード線の種類

被覆仕様
色別
公称仕上り外径
芯線構成
　ビニール
黒
6.5φ
20/0.18
　ビニール
灰
5.0φ
12/0.18
　シリコン
白
7.0φ
20/0.18
　シリコン
〃
7.0φ
12/0.18
　シリコン
灰
4.0φ
30/0.08
　ガラス編組＋外SuSシールド
―
5.0φ
20/0.18
　シリコン＋外SuSシールド
―
5.0φ
20/0.18
　ビニール＋内銅シールド
灰
7.0φ
20/0.18
　フッ素樹脂
灰
4.0φ
7/0.26


　
　ニップル・フランジ（JIS規格）

　■ ニップル
.
呼び径（インチ） 標準適用保護管外径（φ） 材質
G（PF）・R（PT）1/8B 1.0～6.4 SuS-304
G（PF）・R（PT）1/4B 1.0～8.0
G（PF）・R（PT）3/8B 1.0～10.0
G（PF）・R（PT）1/2B 3.2～12.0
G（PF）・R（PT）3/4B 3.2～18.0
G（PF）・R（PT）1B 3.2～22.0
　■ フランジ JIS　5㎏/cm2
※A：保護管外径に準ずる。.
呼び径
外径(D)
厚
(T)
(RF)
座厚(f)
(RF)
座径(G)
ボルト穴
ボルトの呼び
中心の円（C）
孔径(ff)
数
10A
3/8B
75
9
1
42
55
12
4
M10
15A
1/2B
80
9
1
48
60
12
4
M10
20A
3/4B
85
10
1
52
65
12
4
M10
25A
1B
95
10
1
62
75
12
4
M10
32A
1　1/4B
115
12
2
72
90
15
4
M12
40A
1　1/2B
120
12
2
78
95
15
4
M12
50A
2B
130
14
2
88
105
15
4
M12
65A
2　1/2B
155
14
2
112
130
15
4
M12
80A
3B
180
14
2
125
145
19
4
M16

　■ フランジ JIS　10㎏/cm2
※A：保護管外径に準ずる。.
呼び径
外径(D)
厚
(T)
(RF)
座厚(f)
(RF)
座径(G)
ボルト穴
ボルトの呼び
中心の円（C）
孔径(ff)
数
10A 3/8B 90 12 1 48 65 15 4 M12
15A 1/2B 95 12 1 52 70 15 4 M12
20A 3/4B 100 14 1 58 75 15 4 M12
25A 1B 125 14 1 70 90 19 4 M16
32A 1　1/4B 135 16 2 80 100 19 4 M16
40A 1　1/2B 140 16 2 85 105 19 4 M16
50A 2B 155 16 2 100 120 19 4 M16
65A 2　1/2B 175 18 2 120 140 19 4 M16
80A 3B 185 18 2 130 150 19 4 M16
※標準在庫はSuS-304ですが、他の材質も製作いたします。.

　■ コンプレッション　フィッティング（CF）
.
呼び径 標準適用保護管外径（φ） 材質
G（PF）・R（PT）1/8B 0.5～6.4 SuS-304
G（PF）・R（PT）1/4B 1.0～8.0
G（PF）・R（PT）3/8B 1.0～13.0
G（PF）・R（PT）1/2B 1.0～15.0
G（PF）・R（PT）3/4B 4.8～22.0
G（PF）・R（PT）1B 4.8～27.0
※※CF内部のソロバン玉は、標準では黄銅です。他の材質での製造も可能です。
